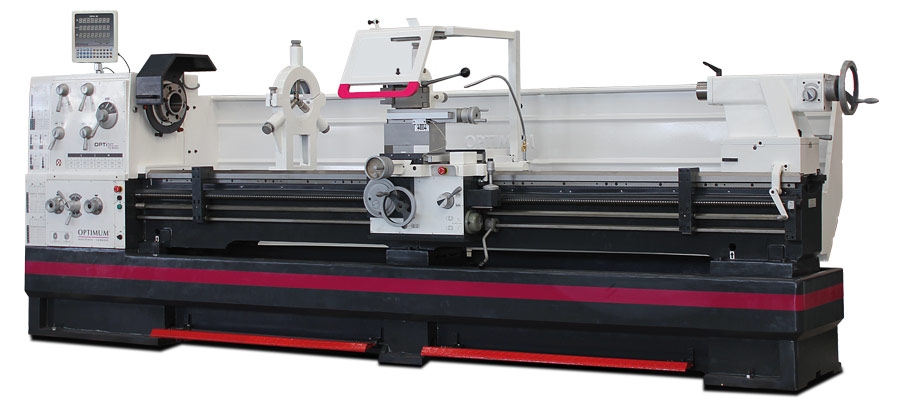

Soustruh OPTIturn TH 8030 D

• Vodící plochy lože jsou kalené a broušené
• Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
• Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
• Broušená ozubená kola a hřídele pracují v olejové lázni
• Páky pro rychloposuv a změnu směru otáčení na suportové skříni
• Centrální mazání vodících ploch
• Koník s kuželem MK5 přestavitelný o ±13 mm
• Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
• Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
• Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
• Kryt sklíčidla s bezpečnostním spínačem
• Pracovní lampa 24 V s kloubovým ramenem
• Externí uzavřené chladící zařízení
• Rozvaděč je vybaven komponenty Siemens
• Nožový držák SWH 9 pro rychlou výměnu nástrojů
• Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
• Max. zatížení bez lunety (mezi sklíčidlem a koníkem) 2,25 t
• Max. zátěže s lunetou (mezi sklíčidlem a koníkem) 2,6 t
• Digitální odměřování polohy DPA 31 Plus
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu

Technické parametry:

• Výška hrotu: 330 mm
• Max. točný průměr nad ložem: 800 mm
• Max. točný průměr nad suportem: 570 mm
• Max. točný průměr bez můstku: 1035 mm
• Šířka lože: 400 mm
• Vzdálenost mezi hroty: 3000 mm
• Délka můstku: 250 mm
• Kužel vřetene: MK7
• Upnutí vřetene: Camlock DIN ISO 702-2 č. 8
• Otáčky: 25–1600ot/min
• Plynulá změna otáček: Ne
• Počet rychlostních stupňů: 16
• Průchod vřetene: 105 mm
• Kužel pinoly koníka: MK5
• Posuv podélný: 0,044 –1,48 mm/ot. (25 )
• Posuv příčný: 0,022 –0,74 mm/ot. (25 )
• Max. posuv nožového suportu: 230 mm
• Max. posuv příčného suportu: 368 mm
• Závit metrický: 0,45 – 120 mm/ot. (54 )
• Závit palcový : 80 – 7/16 záv./1“ (60 )
• Závit trapézový : 7/8 –160 D.P. (42 )
• Závit modulový : 0,25 –60 M.P. (46 )
• Příkon: 11 kW
• Elektrické připojení: 400 V
• Rozměry (š × v × h): 5290×1925×1525mm
